18l18luck新利 Info
合作客户/
拜耳公司 |
同济大学 |
联合大学 |
美国保洁 |
美国强生 |
瑞士罗氏 |
相关新闻Info
推荐新闻Info
-
> 耐擦刮无胶消光膜制备方法、高表面张力与收解卷顺畅性的平衡（二）
> 耐擦刮无胶消光膜制备方法、高表面张力与收解卷顺畅性的平衡（一）
> 利用超微量天平制备微孔淀粉处理含Cu(II)离子染料废水
> 不同类型的碱、pH值对孤东油田原油界面张力的影响（下）
> 不同类型的碱、pH值对孤东油田原油界面张力的影响（上）
> 不同结晶结构的脂肪晶体颗粒界面自组装行为、储藏稳定性研究
> 新型POSS基杂化泡沫稳定剂表面张力测定及对泡沫压缩性能的影响（三）
> 新型POSS基杂化泡沫稳定剂表面张力测定及对泡沫压缩性能的影响（二）
> 新型POSS基杂化泡沫稳定剂表面张力测定及对泡沫压缩性能的影响（一）
> 多功能膜材研发：界面张力已成为整套工艺链协同下动态演化的核心控制点
当前位置：首页 > 18l18luck新利

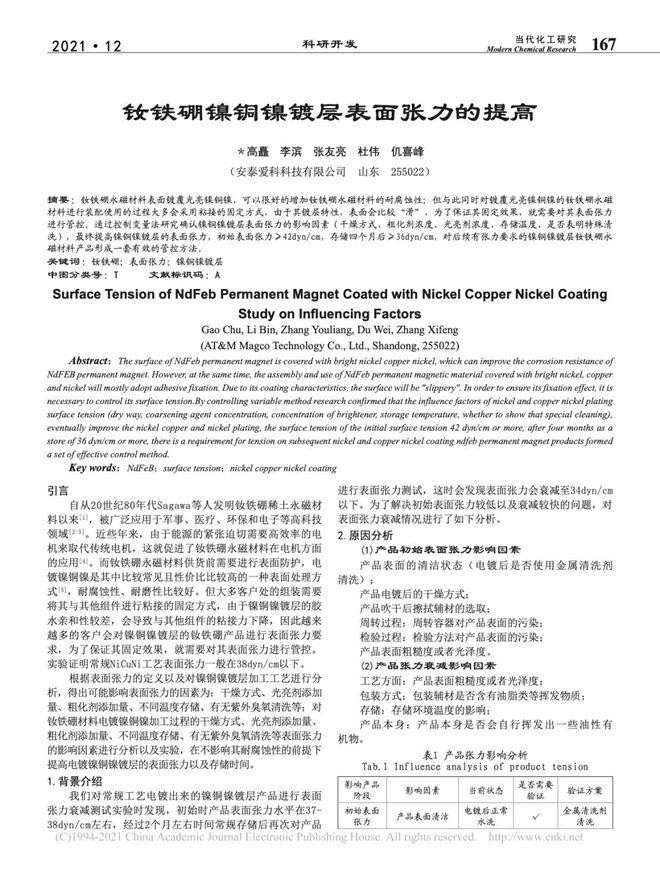

钕铁硼镍铜镍镀层表面张力的提高
来源：找磁材 浏览 1272 次 发布时间:2022-10-12

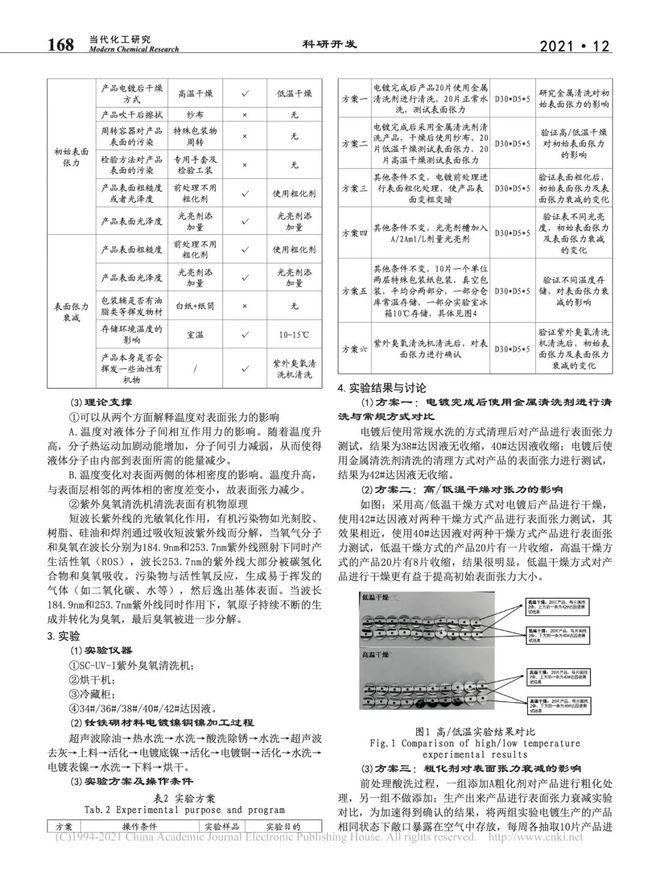

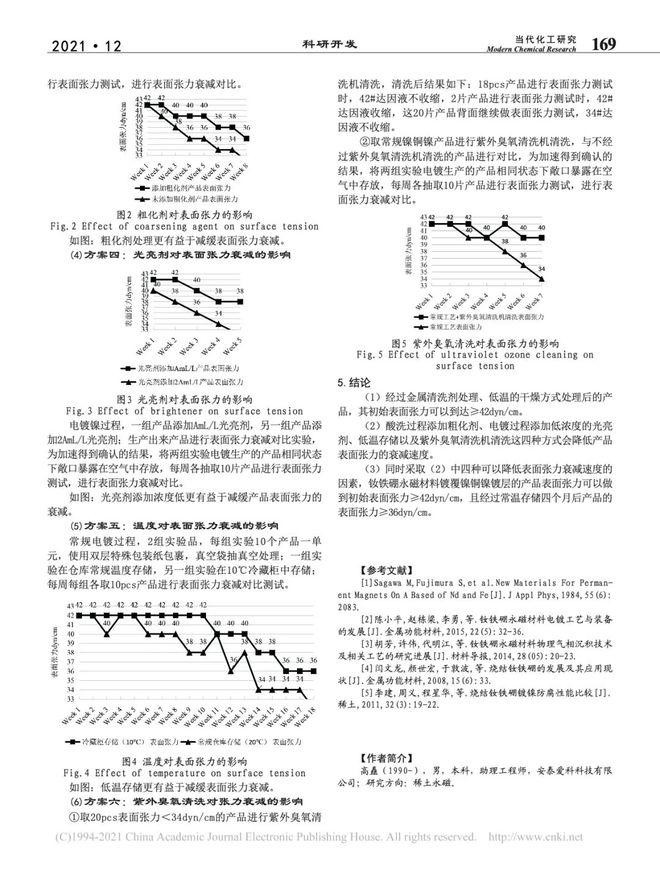

摘要：钕铁硼永磁材料表面镀覆光亮镍铜镍,可以很好的增加钕铁硼永磁材料的耐腐蚀性;但与此同时对镀覆光亮镍铜镍的钕铁硼永磁材料进行装配使用的过程大多会采用粘接的固定方式,由于其镀层特性,表面会比较"滑",为了保证其固定效果,就需要对其表面张力进行管控。通过控制变量法研究确认镍铜镍镀层表面张力的影响因素（干燥方式、粗化剂浓度、光亮剂浓度、存储温度、是否表明特殊清洗）,最终提高镍铜镍镀层的表面张力,初始表面张力≥42dyn/cm,存储四个月后≥36dyn/cm,对后续有张力要求的镍铜镍镀层钕铁硼永磁材料产品形成一套有效的管控方法。
